Wymiana platformy to nie tylko obowiązek, ale i pretekst, by spojrzeć świeżym okiem na to, co mają do zaoferowania producenci płyt głównych. Nowy socket LGA 1851, pamięci DDR5, PCIe 5.0 i moduły Wi-Fi 7 to tylko wierzchołek góry lodowej a MSI, z modelem MPG Z890 EDGE TI WIFI, udowadnia, że można połączyć nowoczesność z elegancją i solidną specyfikacją, nie uderzając przy tym w stylistykę przeznaczoną wyłącznie dla graczy.
Z drugiej strony EDGE TI to przynajmniej według zapewnień producenta konstrukcja skierowana do entuzjastów, którzy cenią sobie funkcjonalność, wysoką jakość wykonania i nie chcą przepłacać. Biała płyta główna o klasycznym formacie ATX, która celuje w segment świadomego użytkownika”. Jednak czy tak ambitny cel udało się zrealizować?
MSI MPG Z890 EDGE TI WIFI
Płyta dotarła do nas w dość niewielkim, kolorowym pudełku. Cóż opakowanie może nie imponuje zewnętrznie, ale nie wina MSI, że Unia Europejska wprowadziła normy dotyczące nawet i tego aspektu. Samo opakowanie to konstrukcja dwukomorowa, a po otwarciu pokrywy znajdziemy płytę główną. Pod spodem znajdują, dołączone akcesoria. Oprócz samej MPG Z890 EDGE TI WIFI znajdziemy tutaj skróconą instrukcję instalacji, naklejki, kable SATA, rozdzielcza RGB, antenę dla karty Wi-Fi. Sterowniki zostały dostarczone na Pendrive, co bardzo szanuje, bo zawsze możemy sobie wrzucić najnowszą wersję. Jednym słowem standard i żadnej niespodzianki nie uświadczymy.

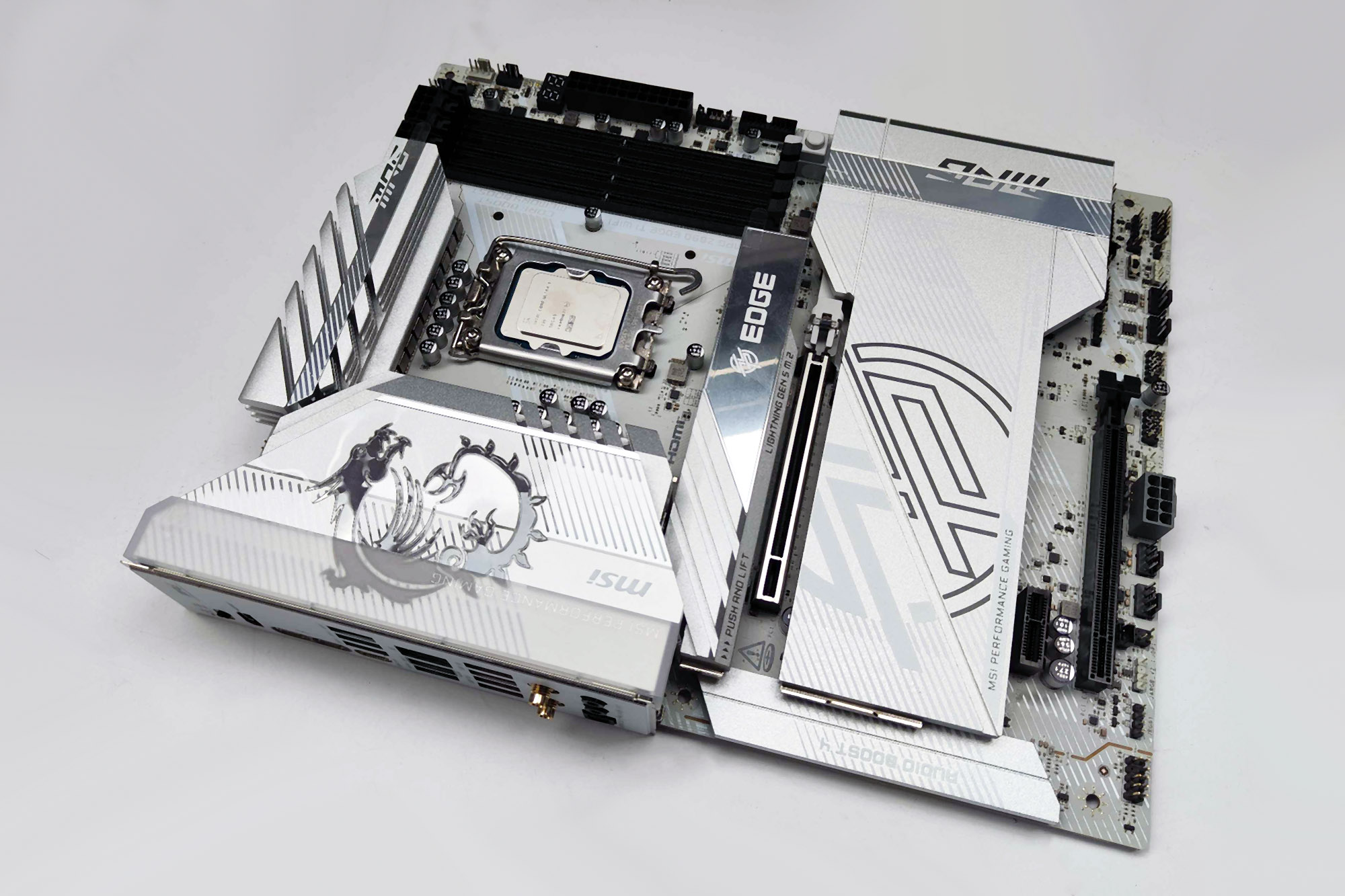

Na pierwszy rzut oka MSI MPG Z890 EDGE TI WIFI wyróżnia się minimalistyczną, ale przyciągającą wzrok stylistyką. Dominują tu odcienie bieli i srebra, które idealnie wpisują się w trend czystych, neutralnych konstrukcji. Te, co by nie mówić są ostatnio szczególnie popularne, za sprawą zestawów typu „white build”. Płytka PCB w kolorze białym dopełniona jest matowymi srebrnymi radiatorami z efektownym, choć nienachalnym wykończeniem Titanium Ice. Zrezygnowano tu z nadmiernego podświetlenia ARGB, znajdziemy jedynie subtelne logo MPG z podświetleniem RGB w okolicy chipsetu, które łatwo zsynchronizować lub całkowicie wyłączyć. Podejrzewam, że samo określenie “TI” w nazwie to nie tylko skrócony zapis “Titanium Ice”. Ma przywołać skojarzenia z wysoko cenioną serią sprzed lat – XPower Titanium, która również była biała.

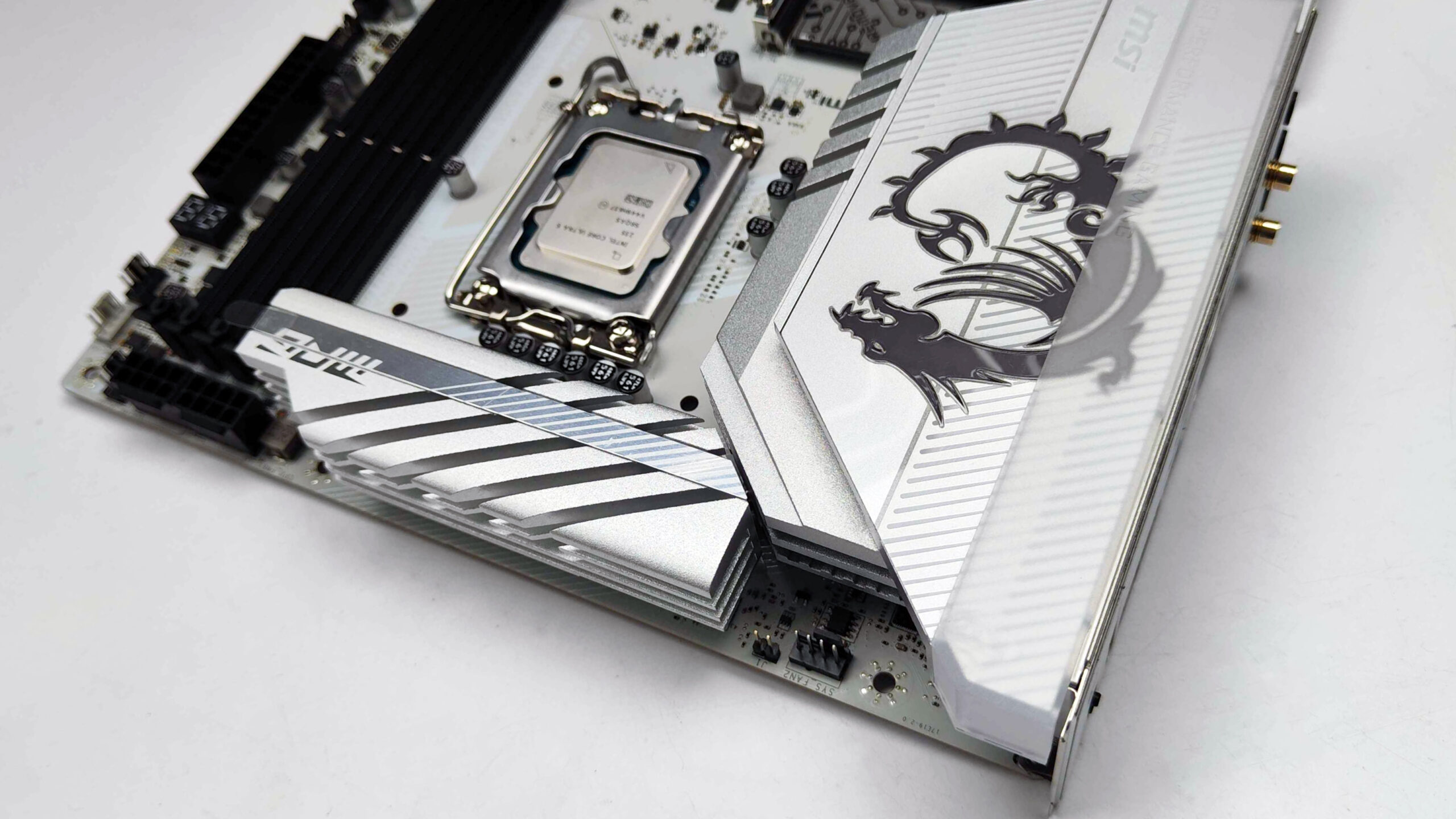

Płyta ma klasyczny format ATX (305 x 244 mm), a całość prezentuje się bardzo spójnie. Radiatory na sekcji zasilania są rozbudowane i tworzą zwartą konstrukcję wokół gniazda procesora LGA 1851. Chłodzenie sekcji zasilania zostało powiększone i odpowiednio ożebrowane, w celu zapewniania jak największej powierzchni oddawania ciepła. Do tego radiatory zostały ze sobą połączone za pomocą rurki cieplnej. Warto też zauważyć, że MSI zdecydowało się na zastosowanie termopada, który może pochwalić się wysoką przewodnością cieplną (7 W/mK), nie tylko na mosfetach, ale i na dławikach.
Warto zaznaczyć, że producent zadbał o estetyczne wykończenie każdego z elementów, osłony slotów M.2 oraz zakrycie audio PCB jest dobrze spasowane i nie odstają wizualnie od reszty. W oczy rzuca się również masywny radiator chipsetu z logo serii MPG, oraz ten umieszczony na sekcji zasilania, który płynnie przechodzi w osłonę tylnych slotów rozszerzeń. Całość została zaprojektowana tak, by dobrze komponować się zarówno z chłodzeniami typu AIO jak i custom loopami.

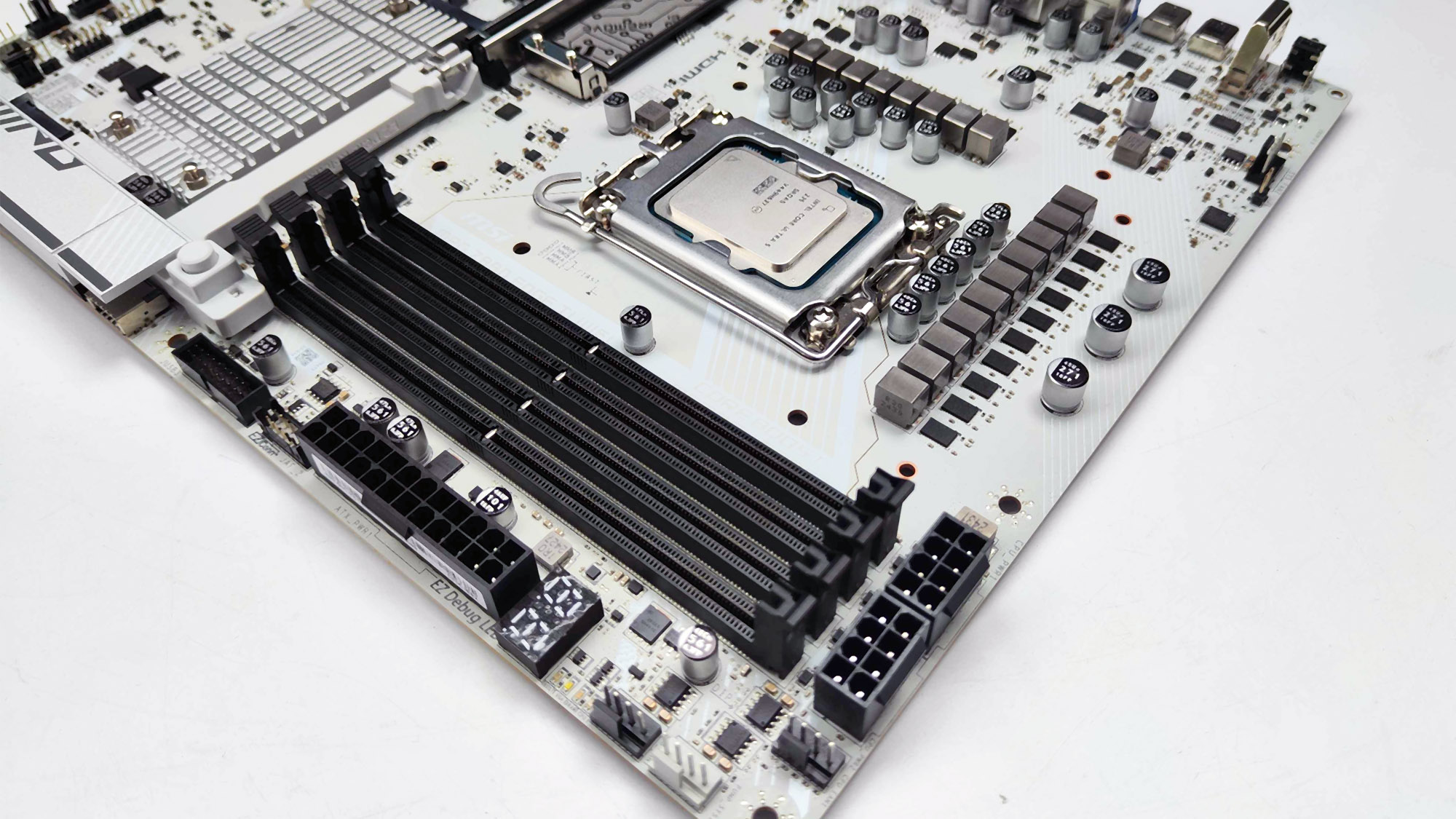

Obok gniazd pamięci RAM znajduje się ekran kodów POST, co jest bardzo użyteczne zwłaszcza, gdy planujemy podkręcać naszą jednostkę centralną czy pamięć RAM. Dodatkowo płyta wyposażona jest w 4 diody Led (VGA, CPU, BOOT, DRAM). Połączenie obu systemów znacząco ułatwia cały proces diagnostyczny. To, co, dziwi to przesunięcie dwóch złącz zasilania tak zwanych EPS właśnie w okolice pamięci RAM. Taki zabieg ma jak najbardziej sens, bo w końcu nie będziemy zmuszeni wciskać palów pomiędzy radiatory sekcji zasilania. Kontynuując naszą wycieczkę po krawędzi, natkniemy się na 24-pinowe złącze zasilania ATX dla płyty, port USB 3.1 Gen1 i USB 3.2 Gen 2×2 (20 Gb/s) Typ-C do podłączenia przedniego panelu.
Jak zapewne wiecie nowe procesory Intela obsługują wyłącznie pamięci DDR5. Nowością jest obsługa nie tylko standardowych modułów UDIMM, ale także CUDIMM. Dzięki obecności dodatkowego układu odpowiadającego za zegar pamięci te są w stanie osiągać jeszcze wyższe prędkości sięgające nawet ponad 9000 MT/s. Ponieważ nowy standard operuje na dużo wyższych częstotliwościach zegara, producent zdecydował się na użycie gniazd wykorzystujących technologię montażu powierzchniowego SMT. Dzięki temu zyskujemy lepszą spójność sygnału oraz mniejsze jego tłumienie. Zastosowanie takich gniazd pozwala również uniknąć zakłóceń pochodzących z innych komponentów. Maksymalna obsługiwana pojemność sięga 256 GB. MSI zadeklarował wsparcie dla częstotliwości taktowania 6400 MHz w trybie normalnym i nawet 9200 MHz dzięki wsparciu dla podkręcania modułów.

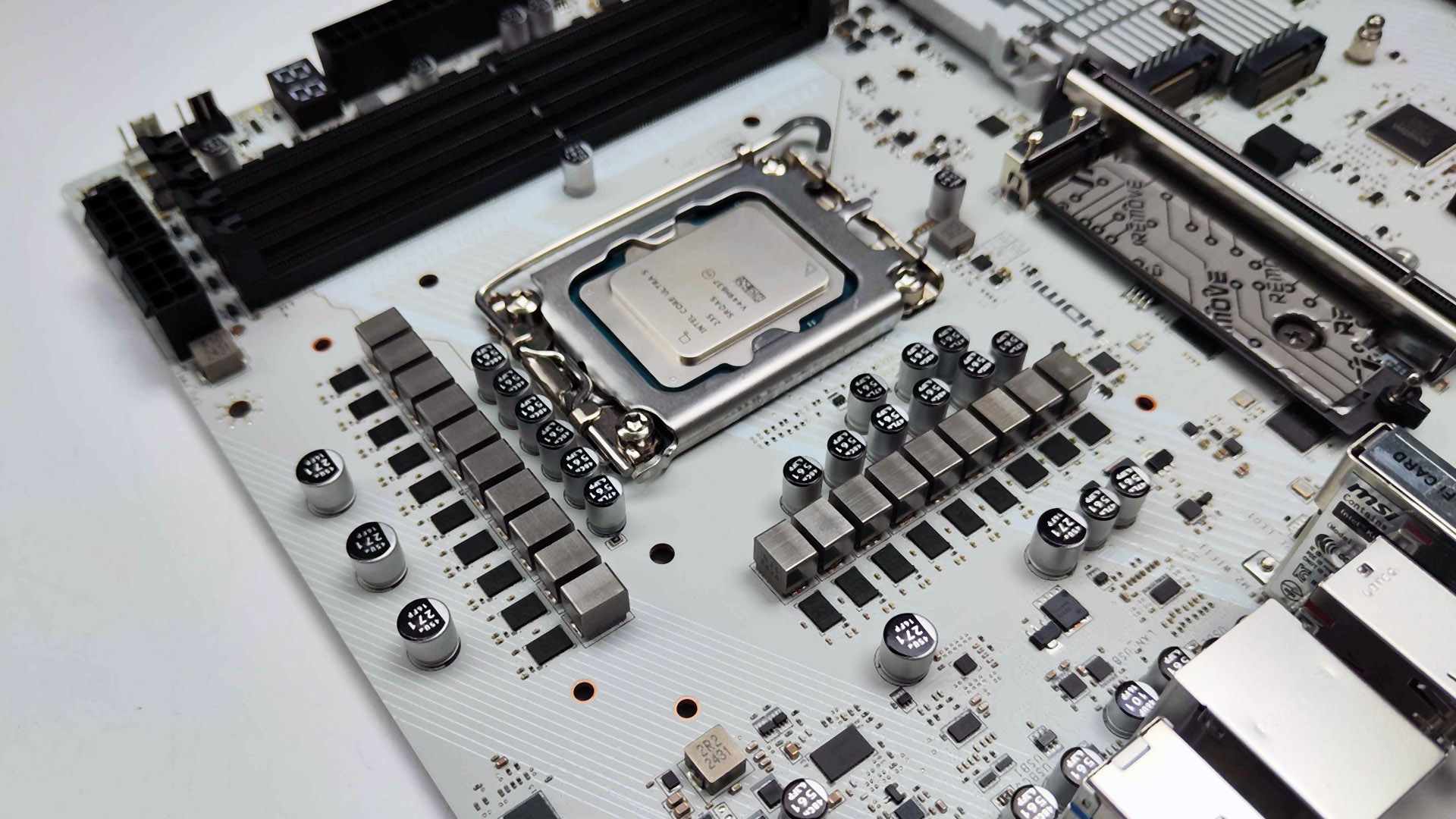

Jak już wspomniałem, zasilanie jest dostarczane do płyty głównej przez główne i dwa dodatkowe złącza ATX zgodnie ze schematem 24 + 8 + 8. Oczywiście nie mogłem odpuścić, by nie zajrzeć pod radiator sekcji zasilania. Ten w pełni cyfrowy układ bazuje łącznie na 19 fazach, z czego aż 16 odpowiada za sterowanie głównym napięciem jednostki centralnej. Głównym zasilaniem steruje kontroler MPS 2425 MP29005-A. Podsystem zasilania rdzeni procesora realizowany jest w 16 fazach przez 90-amperowe inteligentne układy DRmos SPS od tego samego producenta. Ich oznaczenie to MPSS05. Zasilanie dla linii SA, VNNAON, VCGGT realizowane jest natomiast przez 50 A układy MPS2345.
Jak już wspomniałem, dolną połowę płyty zakrywają osłony i radiatory. Po lewej stronie znajduje się plastikowa zabudowa zakrywająca sekcję audio. To tam umiejscowiony jest kodek Realtek ALC1220P, flagowy układ audio najnowszej generacji. Płyta zawiera przetwornik cyfrowo-analogowy DAC ESS 9118 do obsługi słuchawek o wyższej impedancji. Nie zabrakło również wsparcia dla dźwięku przestrzennego, czy kompatybilności ze standardem DTS:X Ultra.
Skoro omawiamy już układy występujące na płycie MSI MPG Z890 EDGE TI WIFI, warto wspomnieć, że w przypadku kontrolera sieciowego postawiono na 5-Gbitowego Intela, Killer E5000B, w parze z drugim układem Intela, Killer BE1750x. Ten kompleksowy adapter bezprzewodowy, zapewnia nie tylko kompatybilność z najnowszym standardem Wi-Fi 7 (802.11a/b/g/n/ac/ax/be), ale także Bluetooth 5.4.

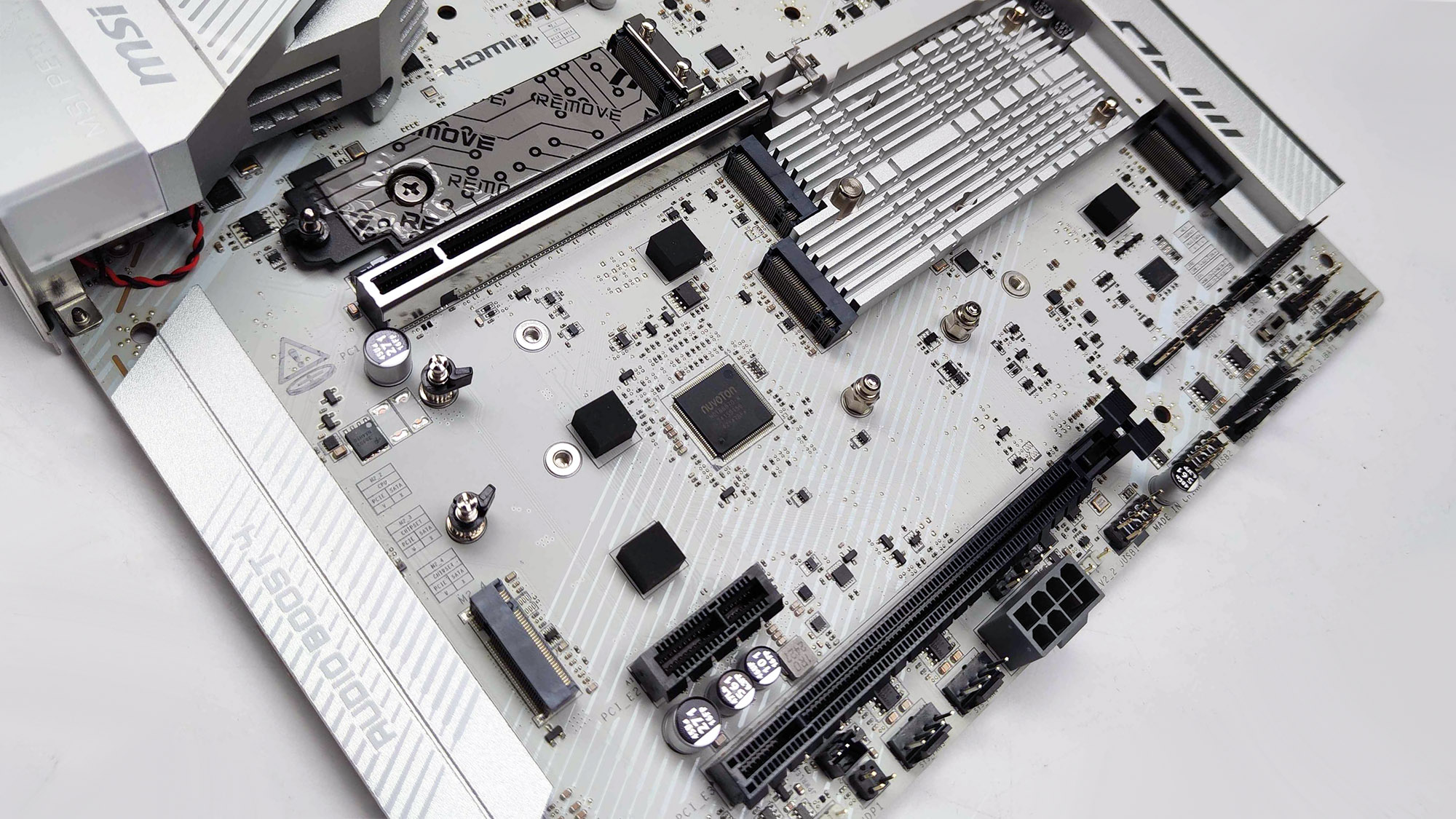

Płyta główna MSI MPG Z890 EDGE TI WIFI została wyposażona w trzy gniazda PCIe. Z dwóch pełnowymiarowych złącz tylko pierwsze, zapewnia pełne wsparcie szesnastu linii. Warto zaznaczyć, że to jest w pełni kompatybilne ze standardem PCIe 5 generacji dla kart graficznych. W celu zapewnienia lepszej jakości sygnału MSI postawił na montaż w technice powierzchniowej – SMT. Dodatkowo pierwszy slot został wzmocniony przez metalową ramkę, która ma zapobiec wyrwaniu np. podczas transportu. Nie zabrakło również przycisku ułatwiającego wypięcie dużej karty graficznej ze slotu. Pozostałe gniazda pracują w trybie PCIe 4.0 z prędkościami x1/x4.
Miłym dodatkiem jest wyposażenie slotów M.2 w beznarzędziowy system montażu. Co warto zaznaczyć, śrubokręt nie będzie potrzebny nawet do zdjęcia radiatorów. Jak już wspomniałem, każdy ze slotów M.2 wyposażony jest w radiator. Te również zostały wyposażone w thermopady o wysokiej wydajności co przekłada się na stabilną pracę i niskie temperatury nośników znajdujących się pod nimi.
MSI MPG Z890 EDGE TI WIFI wzorem większości topowych konstrukcji bazujących na układzie Z890,otrzymał aż 5 gniazd obsługujących dyski M.2. Wszystkie złącza obsługują najpopularniejsze wymiary nośników takie jak 2242/2260/2280. Warto zaznaczyć, że jeden port jest kompatybilny również ze standardem 22110. Pierwszy slot pracuje w trybie PCIe Gen 5.0 i jest podłączony bezpośrednio z procesorem. Drugie złącze również łączy się z naszą jednostką centralną, ale korzysta już ze starszej wersji interfejsu PCIe. Pozostałe trzy gniazda M.2 są również kompatybilne z PCIe 4.0 a ich połączenie realizowane jest przez chipset.
Jakby pięć gniazd dla dysków M.2 było dla was niewystarczające, przy krawędzi znajdziemy cztery dodatkowe porty SATA. Dodatkowe nośniki możemy łączyć w macierz RAID a obsługiwane typy to 0/1/5/10.
Jak przystało na topową konstrukcję, ta może pochwalić się całkiem imponującym zestawem złącz. MSI umieściło tutaj aż osiem portów do podłączenia wentylatorów. Nie ma zatem najmniejszego problemu, by skorzystać z nich do podłączenia nawet rozbudowanego systemu chłodzenia cieczą, wyposażonego nawet w cztery mocne pompy. Co więcej, na płycie EDGE TI WIFI znajdziemy aż trzy złącza ARGB (5v), jedno standardowe dla 12 V pasków ledowych oraz złącze oznaczone jako JAF_2. Jest to element systemu EZ Conn na płytach głównych MSI. Służy do podłączania wentylatorów z serii MSI EZ (7-pinowych) lub systemów chłodzenia cieczą MSI (11-pinowych). Producent umieścił na PCB również dwa złącza do pomiaru temperatury. Tylny panel I/O zapewnia odpowiednia ilość złącz, do podłączenia urządzeń zewnętrznych. Znajdziemy tutaj:
- złącza do podłączenia zewnętrznej anteny Wi-Fi
- Optyczne wyjście S/PDIF
- 2 x USB 4.0 / Thuderbolt 4 Typ-C Port (40 Gb/s)
- 4 x USB 3.2 Gen2 Typ-A 10 Gb/s
- 4 x USB 3.2 Gen1 Typ-A 5 Gb/s
- 1 x USB 2.0
- 1 x przycisk do funkcji BIOS Flashback
- 1 x przycisk do resetowania BIOS (Clear CMOS)
- 2 x gniazd audio 3,5 mm
- 1 x RJ-45 5 Gbit LAN
Testy

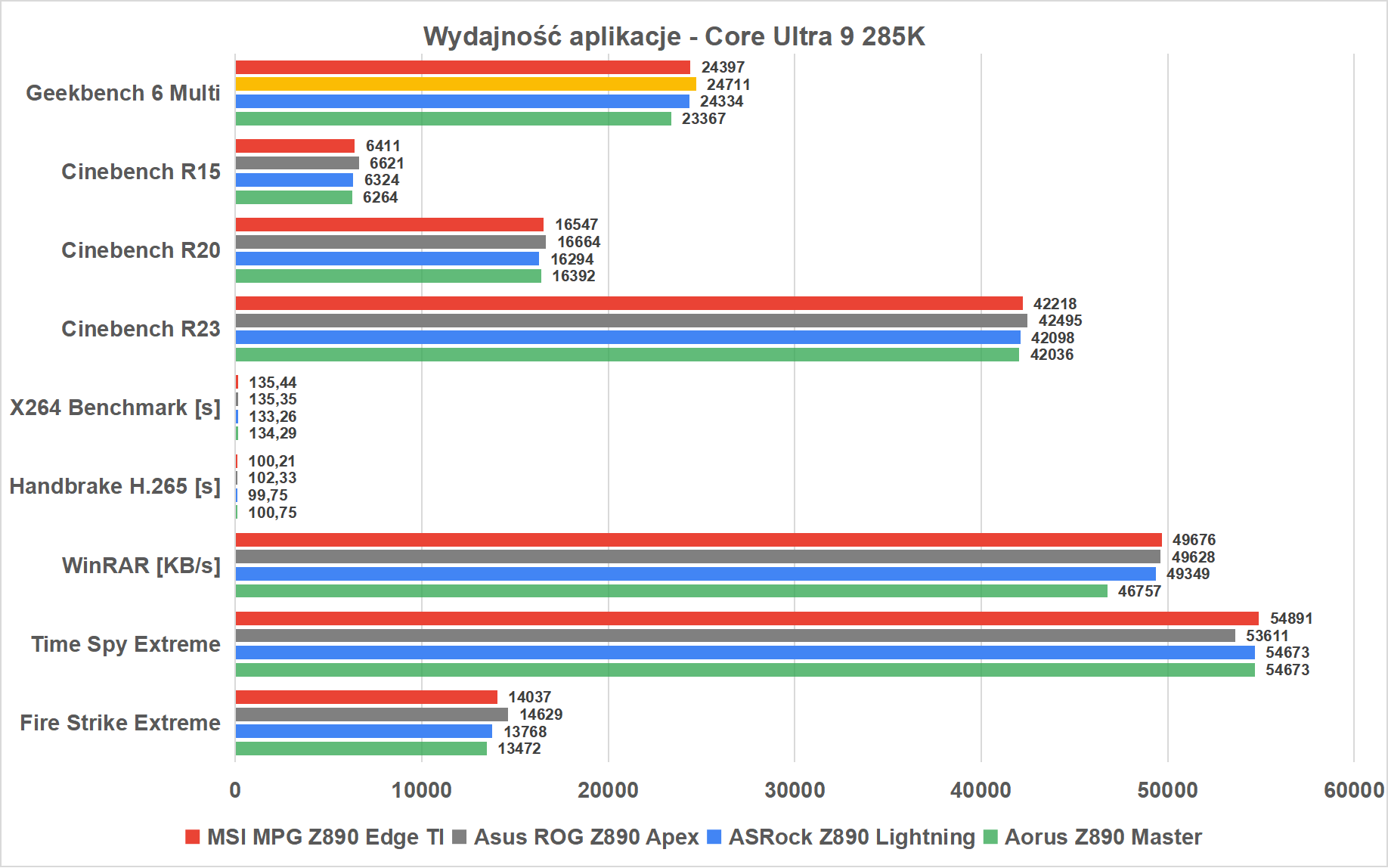

Każdy test był 3-krotnie powtarzany, a na wykresach są prezentowane uśrednione wyniki. Przejdźmy zatem teraz wyników uzyskanych w grach i benchmarkach 3D, które były przeprowadzane w rozdzielczości 1080p. Skoro testy są przeprowadzane na włączonym profilu Intel Baseline, to wydajność płyt głwonych powinna być identyczna? Tak przynajmniej mówi teoria, ale jak wiemy praktyka podpowiada co innego. W końcu na wydajność może mieć lepsza komunikacji z pamięciami RAM (np poprzez krótsze ścieżki) czy bardziej stabilnego zasilania naszego procesora. Mimo wszystko różnice między testowanymi płytami można by zaliczyć do granicy błędu pomiarowego, gdyż wynoszą często mniej niż 1%.

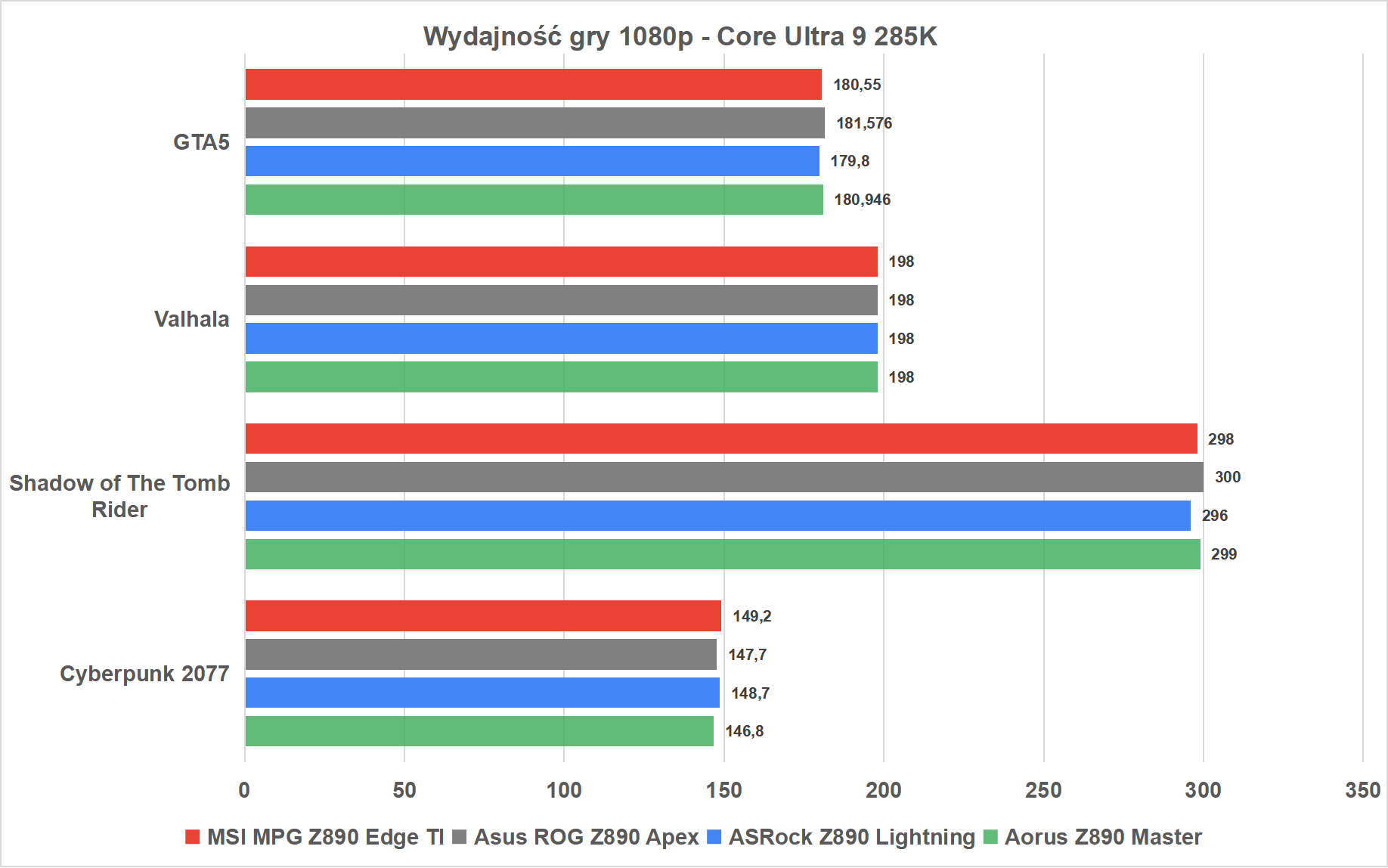

Przejdźmy zatem teraz do testów w benchmarkach 3D oraz w grach. Przeprowadzam je w rozdzielczości 1080p i 1440p, aby wyeliminować wpływ karty graficznej na ilość generowanych klatek. W tym przypadku również bez większych niespodzianek i wszystkie płyty wypadają bardzo podobnie. To dobrze, to znaczy, że wszystko działa prawidłowo.
Oczywiście nie mogłem odpuścić sprawdzenia wydajności po podkręcaniu. Niestety straciłem swój najlepszy procesor, a obecnie posiadana sztuka do testów szczerze powiedziawszy, nie błyszczy ani pod względem temperatur, czy możliwości OC swoich oraz pamięci. Finalnie rezultaty nie są wybitne, udało się “zmusić” układ Intela Core 285K, do pracy z mnożnikiem 55X dla wszystkich rdzeni performance, oraz 48x dla jednostek efficient. Ograniczeniem okazała się temperatura, która po podniesieniu limitów mocy drastycznie wzrosła.
Dużo ciekawiej wygląda kwestia podkręcania pamięci. Mimo że w testach wykorzystałem moduły zarówno moduły DIMM jak i CUDIMM. Te bez problemu były w stanie pracować z taktowaniem wynoszącym nawet ponad 8000 MHz. Szkoda, że zintegrowany kontroler pamięci procesorów Core Ultra jest tak wolny, ale to nie miejsce na taką dyskusję. Wiadomo nie jest to konstrukcja przeznaczona do extreme overclockingu. Od tego w MSI ma w swojej ofercie model Unify-x. Jednak to, co najważniejsze w testach wypada stabilnie, a OC pamięci powyżej 8000 MHz nie stanowi większego problemu.
Dogrywka z Core Ultra 5 235
Korzystając z okazji, że Intel podesłał do redakcji kolejny model procesora z nowej serii Core Ultra, postanowiłem nieco poszerzyć testy płyty MSI MPG Z890 EDGE TI WIFI. Tym razem w moje ręce trafił Core Ultra 5 235. Jednostka, z którą wcześniej nie miałem jeszcze do czynienia. To dobry moment, by sprawdzić, jak wypada na tle mocniejszego Core Ultra 5 245K oraz poprzedniej generacji Core i5-14600K. Zwłaszcza że MSI MPG Z890 EDGE TI WIFI okazała się na tyle stabilną i przewidywalną konstrukcją, że realnie zaczynam rozważać jej wykorzystanie jako stałej bazy pod testy CPU w redakcji.
Core Ultra 5 235 to układ pozbawiony wsparcia dla profilu Intel 200S Boost. Ten działa tylko na odblokowanych procesorach Intela. Procesor wyposażono w 14 rdzeni (6P + 8E), obsługuje 14 wątków i posiada 24 MB pamięci cache L3. Bazowe taktowanie rdzeni performance to 3,4 GHz, a w trybie Turbo wzrasta do 5,0 GHz. Rdzenie efektywne startują z 2,9 GHz i osiągają maksymalnie 4,4 GHz. Do tego jego współczynnik TDP ustalono na 65 W. Mamy zatem do czynienia z podobną konfiguracją rdzeni jak we wspomnianym Core Ultra 5 245K, ale różnica w taktowaniu i limitach mocy może zrobić różnicę. Jak dużą?

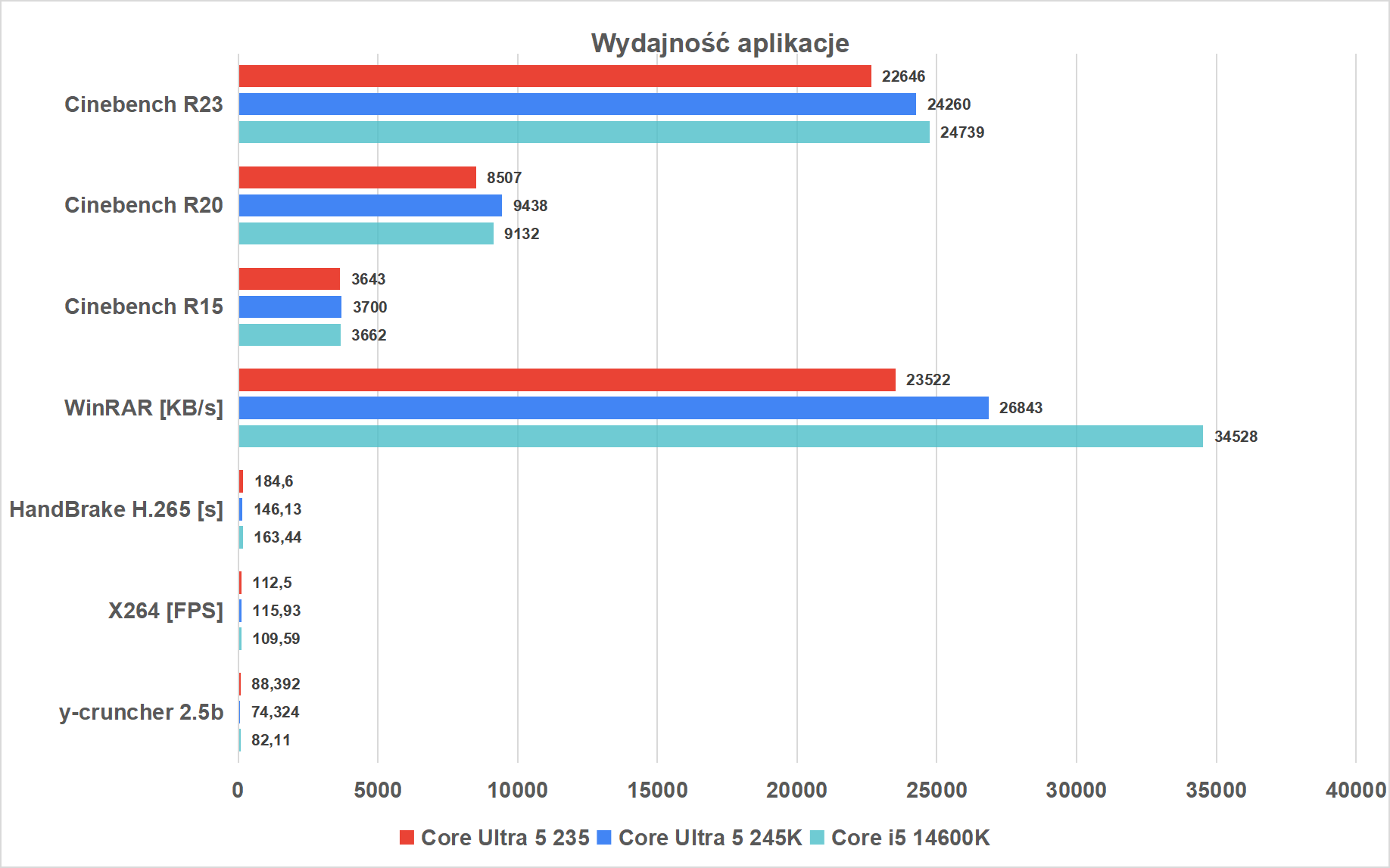

Jak na jednostkę z niższego segmentu, Core Ultra 5 235 sprawuje się całkiem nieźle. Szczególnie jeśli zależy nam na chłodnej i energooszczędnej pracy, np z materiałami video. Jednostki Arrow Lake przyzwyczaiły nas poniekąd do tego, że świetnie radzą sobie z kompresją czy dekompresją plików video. Co prawda nie mamy co liczyć na dogonienie Ultra 5 245K czy i5 14600K, tylko czy ktokolwiek się tego spodziewał? W tym miejscu trzeba szczerze wspomnieć, że największym problemem Core Ultra 5 235 jest jego cena. Procesor w sklepach znajdziemy za ok. 1100 zł, czyli niemal identycznej co 245K. A przecież wyższy model może pochwalić się odblokowanym mnożnikiem czy choćby wsparciem dla profilu Intel 200S Boost.
Wróćmy jednak do podsumowania płyty MSI. Jak już pisałem MSI MPG Z890 EDGE TI WIFI okazała się na tyle stabilną i przewidywalną konstrukcją, że realnie zaczynam rozważać jej wykorzystanie jako stałej bazy pod testy CPU w redakcji.
MSI MPG Z890 EDGE TI WIFI to solidna propozycja dla entuzjastów, którzy szukają nowoczesnej, dobrze wyposażonej płyty głównej bez zbędnych fajerwerków. Świetne wykonanie, rozbudowana sekcja zasilania, pełne wsparcie dla PCIe 5.0, DDR5 i Wi-Fi 7 i estetyczne wykonanie czego chcieć więcej. Jeśli nie potrzebujesz świecącej choinki RGB, ani nie planujesz bicia rekordów na ciekłym azocie, EDGE TI okaże się bardzo rozsądnym wyborem. Dobrze wycenionym, nowoczesnym i gotowym na nowe generacje CPU Intela. Pamiętajmy, że po wakacjach powinny w sklepach pojawić się odświeżone modele jednostek Core Ultra. Według plotek możemy liczyć na poprawę wydajności, a nowe układy te bez problemu będą działać na testowanej płycie, wiec pamiętajcie o niej.
owoczesna płyta główna pod LGA1851 dla fanów białych zestawów i DDR5. PCIe 5.0, Wi-Fi 7 i stabilne OC w rozsądnej cenie – sprawdź, czy MSI EDGE TI to wybór dla Ciebie
Plusy
- Minimalistyczna, estetyczna stylistyka (białe PCB + Titanium Ice)
- Solidna sekcja zasilania (16+1+1 faz, 90A SPS)
- 5x M.2 (w tym 1x PCIe 5.0),
- Wi-Fi 7 + Bluetooth 5.4 + 5 Gbit LAN
Minusy
- mimo wszystko brakuje 10 Gbit LAN
- Drugi slot PCie tylko x4
- Umiejscowienie złącz EPS8, może być uciążliwe przy Cable Menagmencie
-
